Máy tạo hạt nhựa compound pp, pe, hi, abs, pp và sợi thủy tinh năng suất 800kg/h

数量

SL Qlt

名称Designation TÊN CHI TIẾT MÁY

1

CJWA-75 机组包括consisting of Các chi tiết máy bao gồm:

1万高交流电机，功率160kW，最高螺杆转速600rpm，配ABB变频器

1 ĐỘNG CƠ SIEMENS BEIDE, tối đa P = 160kW. Tốc độ trục vít 600 vòng/phút, tốc độ điều chỉnh bằng biến tần ABB

1 SIEMENS BEIDE MOTOR, P = 160kW for max. 600rpm screw speed, speed adjusted by ABB inverter

1 连接电机和传动箱的安全联轴器

1 Khớp nối an toàn kết nối động cơ và hộp truyền động.

1 COUPLING CONNECTING THE MOTOR AND GEARBOX

1高扭矩传动箱，总扭矩2x1224Nm

1 hộp số giảm tốc và phân phối tổng mô-men xoắn 2 x 1224Nm

1 HIGH TORQUE REDUCTION AND DISTRIBUTION GEARBOX, total torque 2x1224Nm

1筒体带CR26整体衬套 (硬度HRC60±2)，螺杆元件为耐磨材料6542 (硬度HRC60±2)

1 Thân xi lanh (nòng trục vít) được trang bị ống lót tích hợp CR26 (độ cứng HRC60 ± 2) và phần tử vít được làm bằng vật liệu chống mài mòn 6542 (độ cứng HRC60 ± 2)

1 PROCESSING SECTION L/D = 44 IN WEAR PROTECTION

barrels with CR26 bi-metallic liners (hardness max. HRC 60±2) and wear protected screw elements (hardness max. HRC 60±2)

1冷却水管路系统 1 Hệ thống đường ống nước làm mát

1 COOLING WATER MANIFOLD

1水冷系统，通过无离子的软水来冷却筒体

1 Hệ thống làm mát bằng nước, làm mát xi lanh thông qua nước khử khoáng

1 WATER COOLING UNIT for cooling of barrels operated by means of demineralized water

1 真空排气装置 1 FRESH WATER OPERATED VACUUM UNIT, for degassing of polymer melt fresh water operated, incl. catch pot

1 hệ thống chân không, để khử khí polyme tan chảy hoạt động, bao gồm nồi hứng.

1 标准仪表式电控柜 1 tủ điện điều khiển 1 ELECTRICAL CONTROL CABINET

1

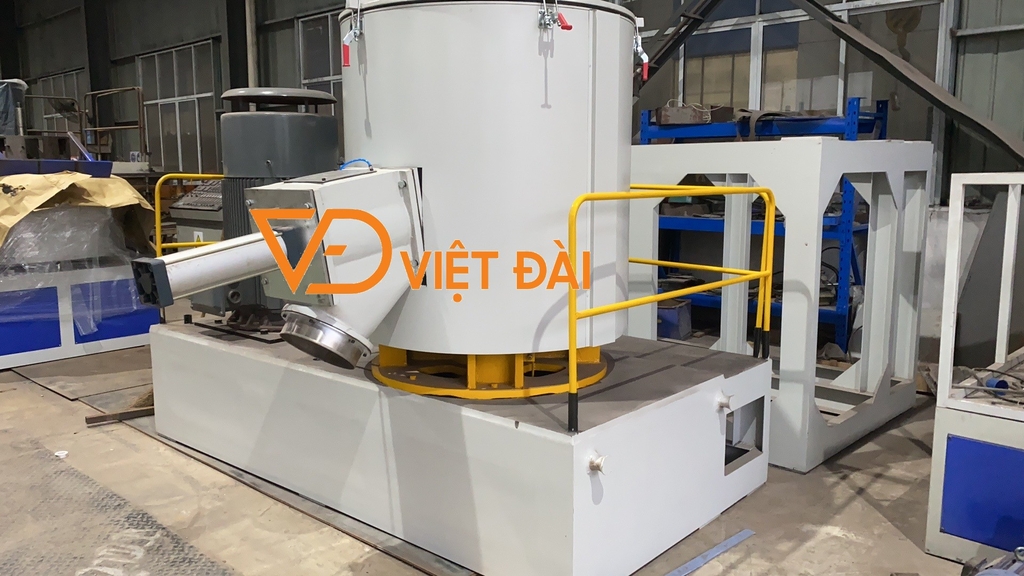

高混机 总容积500L电机75kW Máy trộn cao tốc 500L động cơ 75kW

High speed mixer, Total volume 500L, Motor power 75KW

1

混合料螺旋上料机，驱动电机2.2KW，不锈钢材质

Vít tải cấp liệu động cơ 2.2kW, chất liệu phễu: Thép không gỉ SS304

PREMIXED MATERIAL SCREW CONVEYOR motor power 2.2kW, hopper made of stainless steel SS304

1

玻纤喂料机, 2.2KW, ABB变频器

Bộ cấp liệu 2.2kW biến tần ABB

Polymer feeder 2.2KW ABB inverter

1

玻纤喂料机，1.5KW， ABB变频器 Bộ cấp liệu 1.5kW biến tần ABB

Polymer feeder, 1.5KW, ABB inverter

1

双螺杆侧喂料机，功率4KW Bộ cấp liệu bên hông động cơ 4kW

Twin screw side feeder,power 4KW

1

挤出模头，45度倾斜式，模板Φ4mm*17孔

Đầu hình kiểu nghiêng 45* mặt cắt Φ4mm*17lỗ

Die head, 45 degree oblique type, die plate Φ4mm*17 holes

1

液压换网器，单板双工位

Màn hình thay đổi thủy lực đơn với 2 vị trí thay lưới

Hydraulic screen changer, Single plate with two positions

1

水冷拉条切粒系统，5m水槽，3KW吸干机，7.5KW切粒机

Hệ thống bể làm mát dài 5m, động cơ thổi 3kW, công suất cắt hạt 7.5kW

Water cooling strand pelletizing system, including 5m water batch, 2.2KW air knife，7.5KW pelletizer

1

风冷振动筛，振动电机2*0.2KW，产量800kg/hr

Sàng rung kèm 2 quạt thổi công suất 0.2kW, năng suất 800kg/giờ

Vibrator sieve with blower, Vibrating motor 2*0.2KW, capacity 800kg/hr

1

成品料输送系统，料仓容积1.5m³，4kW风机

Hệ thống vận chuyển thành phẩm và chứa hạt thể tích 1.5m³, công suất quạt 4kW

Final product conveying system, Silo volume 1.5m³, blower 4kW

1

随机备件和工具，参照备件和工具清单

Phụ tùng và dụng cụ (Tham khảo tại danh sách phụ tùng và dụng cụ)

Spare part and tools (Refer to spare part and tool list)

1

随机资料，参照随机资料清单 Tài liệu, Tham khảo danh sách tài liệu

Document, Refer to document list
